Beskrivning

Produktöversikt

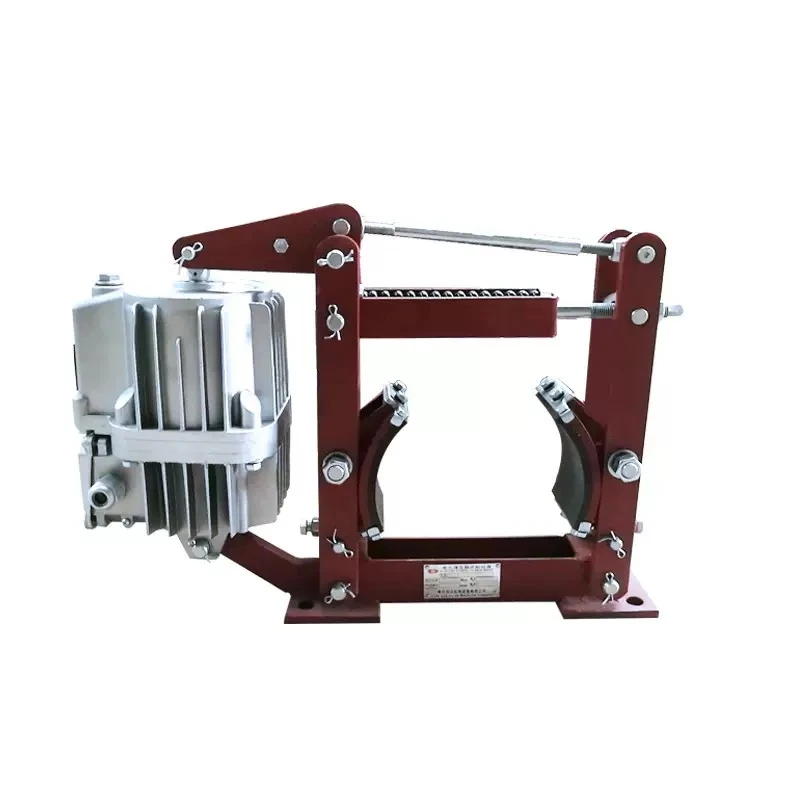

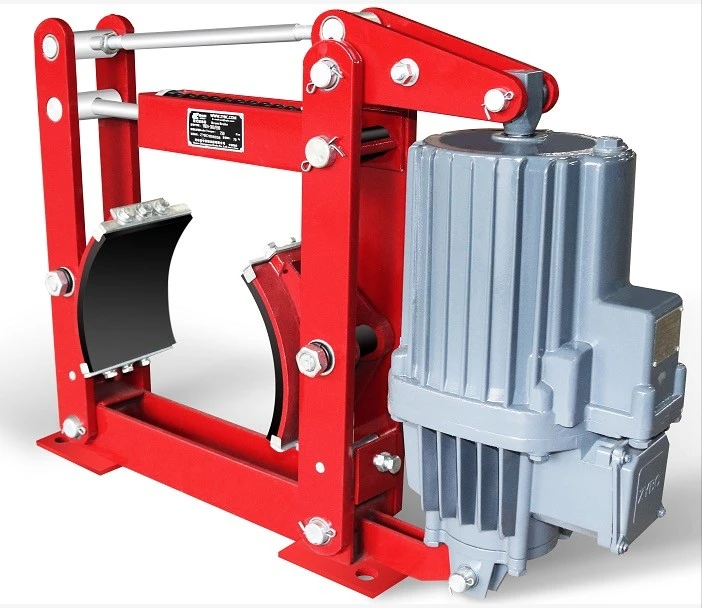

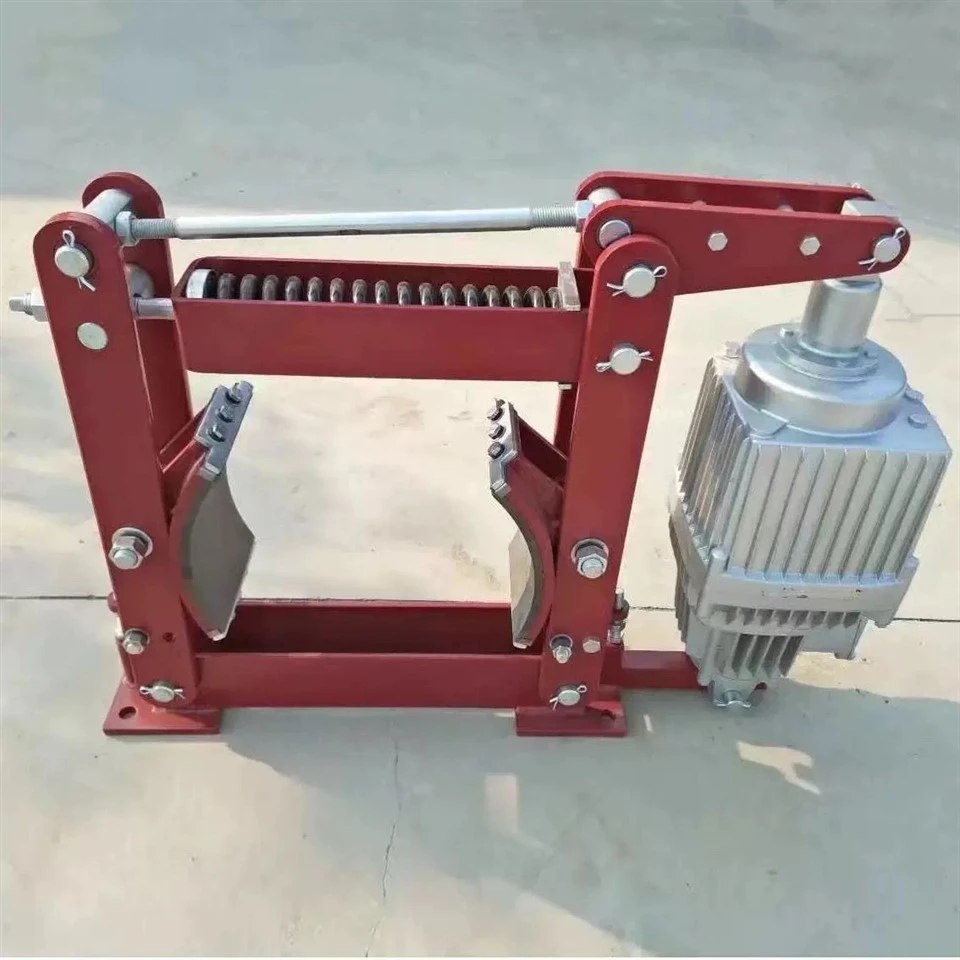

Trumbromsar för kranar är bromsenheter som genererar håll- och stoppkraft genom kontakt med bromsbackar och trumma, som används i traverser, portalkranar, hamnhanteringsutrustning och lyftsystem.

Bromssäkerhetsdesign

Bromsskokontakt
Bromsbackarna är inriktade under monteringen för att uppnå större än eller lika med 75 % initial kontaktyta, vilket minskar lokalt slitage och förbättrar bromskonsistensen.

Spring Force Matching
Fjädersatser förspänning-justeras före montering för att minska kraftavvikelsen mellan bromsarmarna och bibehålla stabilt ingrepp.

Inställning av bromsspel
Driftsavstånd är förinställt för att minska kvarvarande motstånd och bibehålla repeterbar släppprestanda.

Val av foder efter användning
Friktionsmaterial väljs efter bromsfrekvens och termisk belastning för att minska koefficientfluktuationer vid upprepat stopp.

Pivot slitagekontroll
Pivotplatser använder kontrollerad passformstolerans för att begränsa speltillväxten och bibehålla skoinriktningen under servicecykler.

Modellens betydelse

product-929-199

product-2399-1189

Exempel på produkt

1, Hjuldiameter Φ 400 mm, propeller YT1-90Z/8, märkt som YWZ4-400/90;

2, Hjuldiameter Φ 400 mm, thruster Ed50/6, märkt som YWZ4-400/E50.

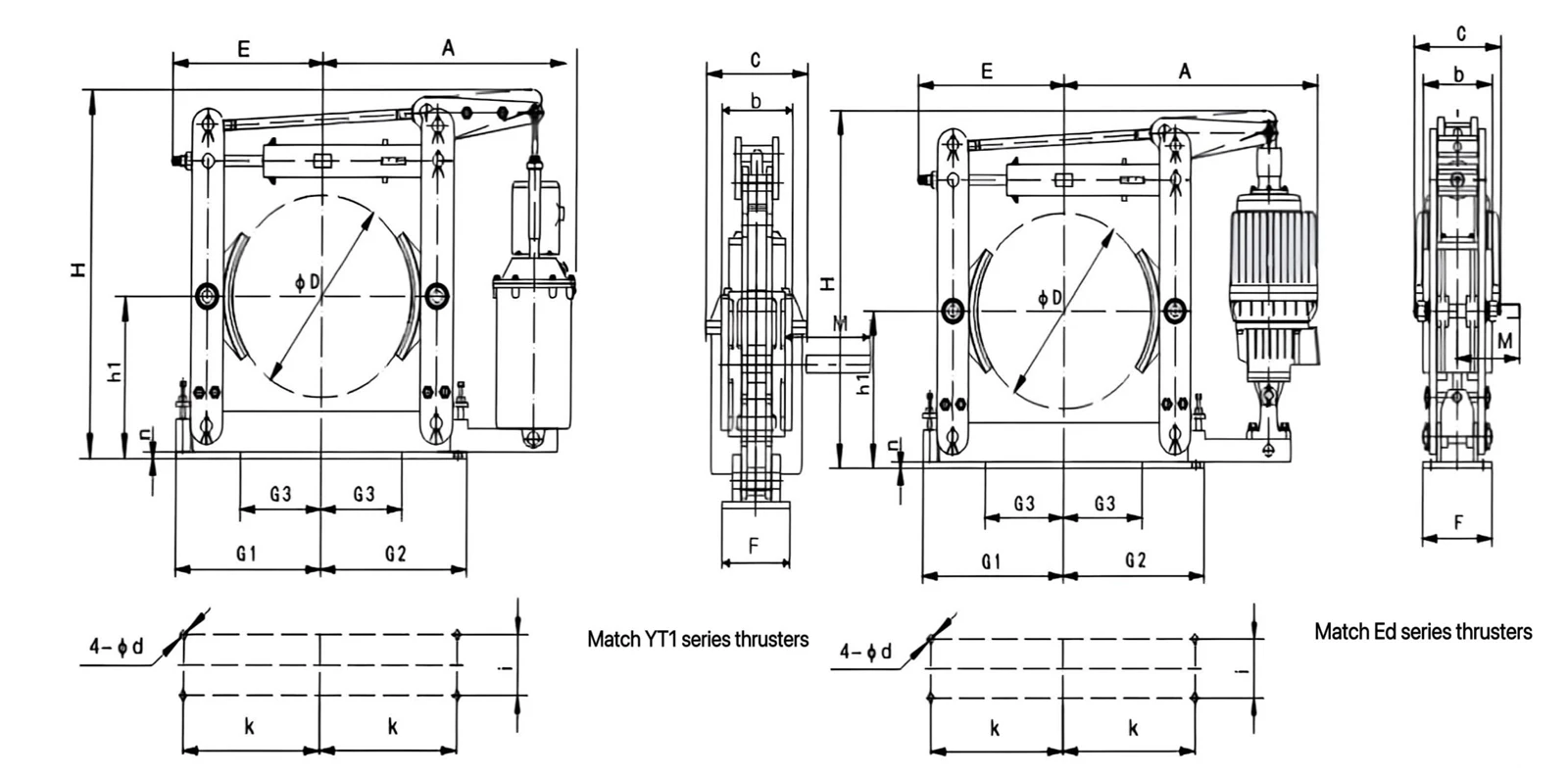

Tabell över tekniska parametrar och yttermått

(Obs: Matchat med YT1 ställdon, ersätter den ursprungliga bromsen i YWZB-serien)

Bromsmodell	Matchande thrusters	Bromsmoment (Nm)	Retreatavstånd (mm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	k	M	n	G3	Vikt (Kg)
YWZ4-100/18	YT1-18ZB/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	50	20
YWZ4-150/25	YT1-25ZB/4	100	0.6	307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	70	26
YWZ4-200/25	YT1-25ZB/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	8	95	30
YWZ4-300/25	YT1-25ZC/4	320	0.7	447	140	154	300	22	281	130	280	280	592	240	80	250	200	10	125	63
YWZ4-300/45	YT1-45Z/6	630	0.7	459	140	178	300	22	281	130	280	280	600	240	80	250	200	10	125	70
YWZ4-400/45	YT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	190	120
YWZ4-400/90	YT1-90Z/8	1600	0.8	580	180	210	400	22	370	180	360	360	740	320	130	325	265	12		130
YWZ4-400/125	YT1-125Z/10	2200	0.8	632	180	254	400	22	370	180	360	360	850	320	130	325	271	12		167
YWZ4-500/90	YT1-90Z/8	2500	0.8	670	200	255	500	22	440	200	415	415	890	400	150	380	310	16	225	210
YWZ4-500/125	YT1-125Z/10	2650	0.8	692	200	255	500	22	440	200	415	415	940	400	150	380	310	16		220
YWZ4-500/180	YT1-180Z/10	3000	0.8	692	200	255	500	22	440	200	415	415	940	400	150	380	310	16		235
YWZ4-600/90	YT1-90Z/8	3200	0.8	805	240	310	600	26	555	220	505	520	1082	475	170	475	390	18	250	400
YWZ4-600/180	YT1-180Z/12	5000	0.8	827	240	310	600	26	555	220	505	520	1082	475	170	475	390	18	250	430
YWZ4-700/180	YT1-180Z/12	8000	0.8	957	280	400	700	34	705	270	580	600	1225	550	200	540	495	25	315	500
YWZ4-800/180	YT1-180Z/12	10000	0.9	1094	320	445	800	34	772	320	677	697	1417	600	240	620	556	25	357	720
YWZ4-800/320	YT1-320Z/12	12500	0.9	1155	320	445	800	34	772	320	677	697	1417	600	240	620	556	28	357	885

Obs: Specifika modeller, strukturer och yttre dimensioner kan ändras.

Tabell över tekniska parametrar och yttermått

(Obs: Matchar med Ed ställdon, ersätter den ursprungliga bromsen i YWZ4B-serien)

Bromsmodell	Matchande thrusters	Bromsmoment (Nm)	Retreatavstånd (mm)	A	b	C	D	d	E	F	G1	G2	H	h1	i	k	M	n	G3	Vikt (Kg)
YWZ4-100/E23	Ed23/5	40	0.6	320	70	160	100	13	125	75	125	125	375	100	40	110	138	6	50	21
YWZ4-100/E30	Ed30/5
YWZ4-150/E23	Ed23/5	100	0.6	350	90	160	150	17	173	100	170	170	430	140	60	150	138	8	70	25
YWZ4-150/E30	Ed30/5	120											462							29
YWZ4-200/E23	Ed23/5	200	0.7	430	90	160	200	17	210	100	195	195	436	170	60	175	156	8	95	31
YWZ4-200/E30	Ed30/5	320		427									463							34
YWZ4-300/E30	Ed30/5	320	0.7	487	140	160	300	22	281	130	280	280	595	240	80	250	200	10	125	65
YWZ4-300/E50	Ed50/6	630		527		195							585							78
YWZ4-300/E80	Ed80/6	750		527		195							600							79
YWZ4-400/E50	Ed50/6	1000	0.8	662	180	195	400	22	370	180	360	360	735	320	130	325	265	12	190	128
YWZ4-400/E80	Ed80/6	1600		662																140
YWZ4-400/E121	Ed121/6	2000		653		240														155
YWZ4-500/E121	Ed121/6	2500	0.8	713	200	255	500	22	440	200	415	415	925	400	150	380	310	15	225	210
YWZ4-500/E201	Ed201/6	3600
YWZ4-600/E121	Ed121/6	3200	0.8	848	240	315	600	26	555	220	505	520	1100	475	170	475	395	18	250	390
YWZ4-600/E201	Ed201/6	5000																		390
YWZ4-700/E201	Ed201/6	8000	0.8	978	280	400	700	34	705	270	580	600	1245	550	200	540	495	25	315	465
YWZ4-700/E301	Ed301/12	8650																		466
YWZ4-800/E301	Ed301/12	12500	0.9	1115	320	445	800	34	772	320	677	697	1417	600	240	620	556	28	357	785

Obs: Specifika modeller, strukturer och yttre dimensioner kan ändras.

Obs: YWZB, YWZ4B, YWZ8 och YWZ13 är utbytbara. YWZB matchas med en propellmotor av YT-typ, medan YWZ4B, YWZ8 och YWZ13 har likvärdiga glappanordningar. YWZ13-fjädern är placerad på sidan och är anordnad inuti fjäderröret. Den är utrustad med en bromsmomentskala och kan utrustas med en automatisk slitagekompenseringsanordning för foderblock.

Processkontroller bakom konstant vridmoment

Produktionsstadiet	Kontrollmetod
Trumbearbetning	CNC-svarvning med koncentricitetsinspektion
Skobearbetning	Kontrollerad parallellitet och kontaktuppriktning
Vårförberedelser	Batch-förladdningskalibrering
Montering	Återställningsjustering och inkopplingsverifiering
Ytskydd	Avfettning → beläggning → härdningsprocess

Validering före leverans

Varje bromsenhet kan verifieras genom utvalda inspektionsprocedurer:

Verifiering av statiskt bromsmoment

Test av bromssläpprespons

Öppning och stängning av repeterbarhetstestning

Kontinuerlig driftsimulering

Kontroll av mekanisk rörelse efter montering

Visuell kontroll av beläggning och slitytor

Valfria leveransdokument kan innehålla inspektionsprotokoll och fabrikstestrapporter.

Tillgängliga anpassade alternativ

Kategori	Tillgängliga alternativ
Frigöringsmetod	Elektro-hydraulisk/elektromagnetisk
Korrosionsskydd	Inomhus industri / Utomhus tunga-jobb
Övervakning	Slitageindikering / lägesåterkoppling
Installation	Arrangemang för vänster-/höger-hand
Bromsbelägg	Standarddrift/värmebeständig kvalitet
Elektrisk konfiguration	Anpassad spänning och styrgränssnitt

Underhållsöverväganden

Rutininspektion fokuserar på komponenter som direkt påverkar bromskonsistensen:

• Kontrollera fodrets slitage med schemalagda intervall
• Kontrollera att skoavståndet förblir inom driftsgränserna
• Inspektera fjäderns tillstånd och fästelementens fasthållning
• Rengör bromsytorna för att förhindra friktionsminskning
• Bekräfta ställdonets slaglängd förblir stabil efter servicecykler

Korrekt underhåll minskar oplanerad avstängning och förlänger livslängden på fodret.

FAQ

F: Vilken information behövs för offert?

S: Ange bromsmodellreferens (om tillgänglig), erforderligt bromsmoment, installationsriktning, frigöringsmetod, driftspänning och applikationstyp.

F: Kan bromsen ersätta en befintlig installerad enhet?

S: Ersättningsprojekt kräver vanligtvis monteringsmått, axelns centrumavstånd och befintlig information om ställdon för kompatibilitetsutvärdering.

F: Vilka driftsfaktorer påverkar bromsens livslängd mest?

S: Bromsfrekvens, stoppenergi, omgivningsförorening, trummans kondition och underhållsintervall har störst effekt.

F: Levereras reservdelar separat?

S: Vanliga serviceartiklar som bromsbelägg, fjädrar, ställdon och slitagekomponenter kan levereras individuellt.

F: Hur kan bromskonsistens bibehållas under lång-användning?

S: Stabil installationsinriktning, schemalagd inspektion och bibehållande av utformat driftsavstånd är vanligtvis viktigare än att öka fjäderkraften.
