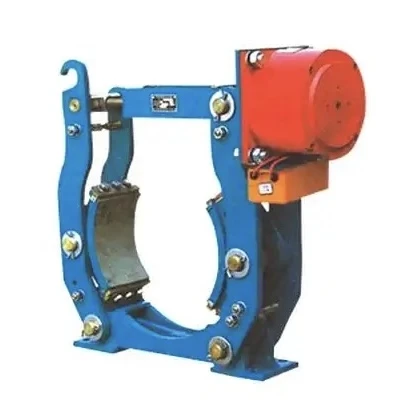

Beskrivning

MW(Z)-seriens elektromagnetiska trumbroms är en konstruerad,-felsäker bromslösning optimerad för retardation och parkeringsbroms i mekaniska drivenheter. Det används i stor utsträckning inom tung industri, inklusive lyft, transport, metallurgi, gruvdrift, hamnmaskiner och byggnadsteknik.
Bromsen stöder både växelströms- och likströmsförsörjningsalternativ och uppfyller JB/T 7685-2006 industristandarder, vilket säkerställer kompatibilitet med moderna industriella drivsystem över hela världen.

Hur den elektromagnetiska trumbromsen fungerar

Av-spänningstillstånd (säker-bromsning):När strömmen bryts släpper den integrerade huvudfjädern sin kraft, vilket gör att bromsbeläggen klämmer fast bromshjulet och låser mekanismen omedelbart.

Energisatt tillstånd (släppt):När ström tillförs genererar den kraftiga-elektromagneten ett magnetfält som attraherar ankaret för att övervinna fjäderkraften. Detta skiljer bromsbeläggen från hjulet, vilket gör att utrustningen fungerar smidigt.

Nyckelfunktioner

Miljövänligt-och säkert:Utrustad uteslutande med asbestfria-bromsbelägg, som uppfyller strikta globala miljö- och hälsostandarder.

Anti-flytande:Utrustad med en integrerad spelrumsjusteringsanordning som stabiliserar bromsbeläggen och förhindrar dem från att flyta eller släpa mot bromshjulet.

Enkel installation:Har en integrerad tung-lyftkrok för snabb positionering och bekvämt-underhåll på plats.

Standarddriftsvillkor

Våra industribromsar är konstruerade för att klara tuffa miljöer. För icke-standardiserade internationella nät erbjuder vi anpassade elektriska konfigurationer.

Omgivningstemperatur: -25 grader till +40 grader

Relativ luftfuktighet:Mindre än eller lika med 90 %

Servicehöjd:Mindre än eller lika med 2000 meter

Standard strömförsörjning:
• MW Typ: AC 380V / 50Hz

• MWZ Typ: DC 220V

• Obs: Internationella spänningar (t.ex. 415V, 440V, 460V; 60Hz) och specialiserade anti-korrosionsbeläggningar för marin, snö eller korrosiva miljöer finns tillgängliga på begäran.

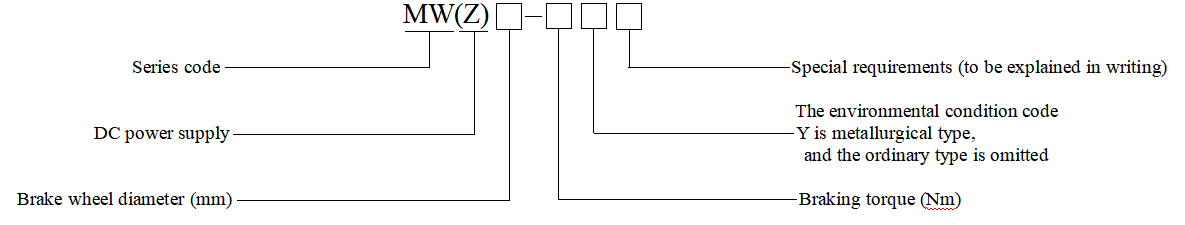

Modellbeteckning

product-1185-225

product-1000-714

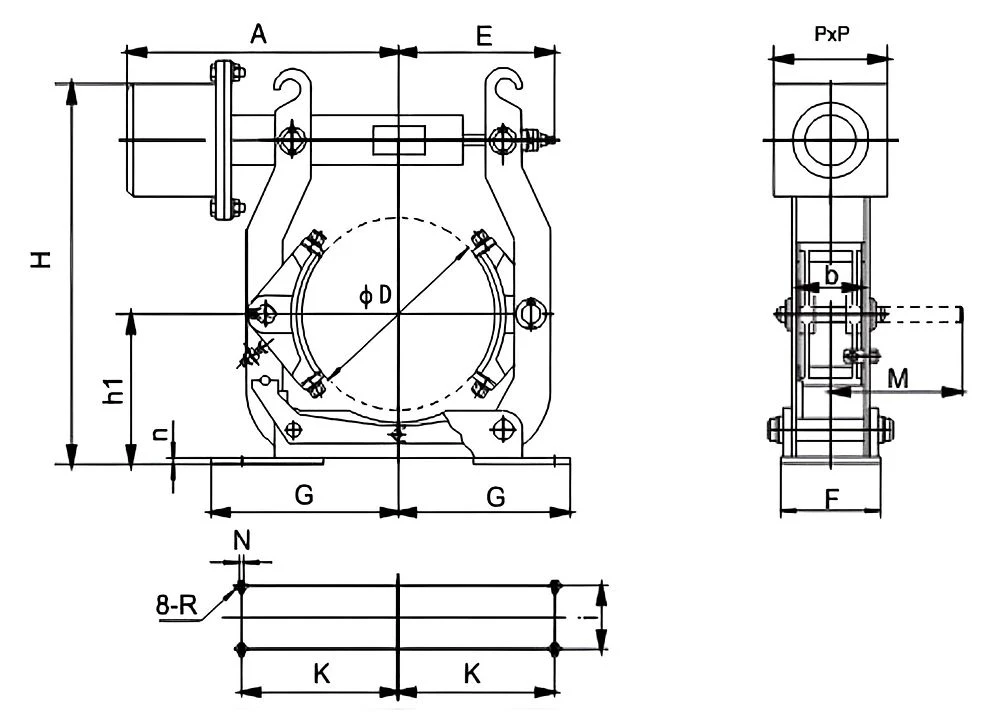

Huvudsakliga tekniska parametrar och övergripande mått

Enhet: mm

Bromsmodell	A	b	D	E	F	G	G1	H	h1	i	K	M	N	n	P	R
MW(Z)160-80	240	65	160	165	85	145	65	341	132	55	130	149	5	8	132	7
MW(Z)200-160	270	70	200	210	90	165	75	390	160	55	145	165	6	10	132	7
MW(Z)250-315	330	90	250	246	100	200	100	518	190	65	180	207	10	12	167	9
MW(Z)315-630	369	110	315	306	115	245	135	626	230	80	220	228	10	14	167	9
MW(Z)400-1250	470	140	400	380	160	310	150	764	280	100	270	284	12	14	243	11
MW(Z)500-2500	560	180	500	440	180	365	185	895	340	130	325	343	12	21	243	11
MW(Z)630-5000	650	225	630	460	220	450	280	1020	420	170	400	422	15	20	271	13.5
MW(Z)710-8000	775	255	710	535	240	500	300	1135	470	190	450	447	15	25	350	13.5
MW(Z)800-10000	835	265	800	650	280	570	300	1315	530	210	520	410	15	28	400	13.5

Obs: Ingen förvarning kommer att ges för eventuella ändringar av elektromagnetkonfigurationen. För stora-elektromagneter krävs ytterligare installationsutrymme på grund av den elektriska kontrollboxens stora volym.

Huvudsakliga tekniska parametrar

Bromsmodell	Bromshjuldiameter(mm)	Bromsmoment(N.m)	Retreatavstånd(mm)	Utrustad med elektromagnet							Totalvikt(kg)
				Modell	Ström på kontinuitetshastighet	Märksug (M)	Maximalt resavstånd/Inledande resplan(mm)	Driftsfrekvens(C/h)	Aktuell (A)
				Modell	Ström på kontinuitetshastighet	Märksug (M)	Maximalt resavstånd/Inledande resplan(mm)	Driftsfrekvens(C/h)	Start	Upprätthålla
MW(Z)160-80	160	80	0.5	DT-160	0-100%	1000	6/3	1200	2.0	0.02	17
MW(Z)200-160	200	160	0.6	DT-200	0-100%	1000	6/3	1200	2.0	0.02	30
MW(Z)250-315	250	315	0.6	DT-250	0-100%	2800	7/3.5	1200	2.5	0.025	42
MW(Z)315-630	315	630	0.8	DT-315	0-100%	2800	7/3.5	900	3	0.025	90
MW(Z)400-1250	400	1250	0.8	DT-400	0-100%	5000	8/4	900	3.5	0.03	158
MW(Z)500-2500	500	2500	1.0	DT-500	0-100%	8000	8/4	600	6.5	0.035	204
MW(Z)630-5000	630	5000	1.0	DT-630	0-100%	10000	9/5	600	8	0.06	355
MW(Z)710-8000	710	8000	1.25	DT-710	0-100%	15000	10/6	600	11	0.08	403
MW(Z)800-10000	800	10000	1.25	DT-800	0-100%	18000	11/6	600	14	0.15	702

Ansökningar

Den elektromagnetiska trumbromsen MW(Z) används ofta i industrimaskiner som kräver pålitlig bromsning och retardation. Typiska tillämpningar inkluderar:

Lyftutrustning

Trafikkranar, portalkranar, hissar.

Materialhanteringssystem

Transportörer, automatiserade överföringssystem, skophissar.

Gruv och metallurgi

Gruvlyftar, valsverk, tung-bearbetningsutrustning.

Hamn & anläggningsmaskiner

Containerkranar, vinschar, lyftplattformar

Global kvalitetssäkring och försörjningskedja

Som en ledande industribromstillverkare säkerställer vi att dina projektrisker minimeras:

ISO 9001:2015 certifierad produktion: 100 % full-dynamisk testning och vridmomentkalibrering före leverans; 0% defekttolerans från råmaterial till slutmontering.

Full spårbarhet:Varje MW(Z)-enhet är lasergraverad- med ett unikt spårningsserienummer och skickas med ett officiellt Mill Test Certificate (kompatibelt med EN 10204 3.1).

OEM/ODM Support:Anpassade monteringsgränssnitt utformade för att sömlöst ersätta äldre europeiska eller amerikanska bromssystem (t.ex. DIN/EMG-ekvivalenter) utan strukturella ändringar.

2025102914501336a87

FAQ

F: Hur väljer jag rätt elektromagnetisk trumbroms?

S: Valet bör baseras på erforderligt bromsmoment, bromshjulets diameter, arbetsfrekvens, motorspecifikationer och applikationsmiljö. Vårt ingenjörsteam kan hjälpa till med modellval.

F: Är bromsen fel-säker under strömavbrott?

A: Ja. MW(Z)-serien är fjäder-applicerad och elektromagnet-släppt. Vid strömavbrott aktiveras bromsen automatiskt för att stoppa och hålla fast utrustningen.

F: Kan bromsen användas utomhus?

A: Ja. Anti-versioner finns tillgängliga för utomhusmiljöer som utsätts för fukt, regn, snö eller korrosiva atmosfärer.

F: Stöder du OEM-anpassning?

A: Ja. Vi tillhandahåller anpassade spänningsalternativ, monteringskonfigurationer, ytbehandlingar och applikationsspecifika-modifieringar för OEM-projekt.
